旋 流 器

  水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种，常采用圆形柱体构筑物或金属管制作。水靠压力或重力由构筑物(或金属管)上部沿切线进入，在离心力作用下，粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转到一定程度后随二次上旋涡流排出。

水力旋流器的构造及原理：

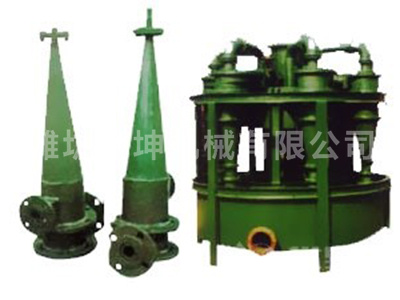

水力旋流器由上部一个中空的圆柱体，下部一个与圆柱体相通的倒椎体，二者组成水力旋流器的工作筒体。除此，水力旋流器还有给矿管，溢流管，溢流导管和沉砂口。水力旋流器用砂泵(或高差)以一定压力(一般是0.5～2.5公斤/厘米)和流速(约5～12米/秒)将矿浆沿切线方向旋入圆筒，然后矿浆便以很快的速度沿筒壁旋转而产生离心力。通过离心力和重力的作用下，将较粗、较重的矿粒抛出。               水力旋流器在选矿工业中主要用于分级、分选、浓缩和脱泥。当水力旋流器用作分级设备时，主要用来与磨机组成磨矿分级系统;用作脱泥设备时，可用于重选厂脱泥;用作浓缩脱水设备时，可用来将选矿尾矿浓缩后送去充填地下采矿坑道。

水力旋流器无运动部件，构造简单;单位容积的生产能力较大，占面积小;分级效率高(可达80%～90%)，分级粒度细;造价低，材料消耗少。

旋液分离器的应用:

因为固液间的密度差比固气间的密度差小，在一定的切线进口速度下，小直径的圆筒有利于增大惯性离心力，以提高沉降速度，同时，锥形部分加长可增大液流的行程，从而延长了悬浮液在器内的停留时间。旋液分离器不仅可用于悬浮液的增浓，在分级方面更有显著特点，而且还可用于不互溶液体的分离，气液分离以及传热，传质和雾化等操作中，因而广泛应用于多种工业领域中。根据增浓或分级用途的不同，旋液分寓器的尺寸比例也有相应的变化，在进行旋液分离器设计或选型时，应根据工艺的不同要求，对技术指标或经济指标加以综合权衡，以确定设备的最佳结构及尺寸比例。例如，用于分级时，分割粒径通常为工艺所规定，而用于增浓时，则往往规定总收率或底流浓度。从分离角度考虑，在给定处理量时，选用若干个小直径旋液分离器并联运行，其效果要比使用一个大直径的旋液分离器好得多。正因如此，多数制造厂家都提供不同结构的旋液分离器组，使用时可单级操作，也可串联操作，以获得更高的分离效率。
